欧标H型钢是一种截面面积分配更加***化、强重比更加合理的经济断面高效型材,因其断面与英文字母"H"相同而得名。由于H型钢的各个部位均以直角排布,因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等***点,已被广泛应用。
欧标型钢UBP系列-宽翼缘H型钢,应用于各种钢结构建筑***域,海洋工程***域,能源***域。可供欧标角钢,欧标槽钢,欧标H型钢,也应用于海洋石油平台整体结构建造***域,LNG,炼油厂等模块钢结构。
1.规格执行标准:BS EN 10365-2017 替换老标准 EN10034-1993、
2.材质执行标准:
2.1EN10025-2 结构钢的热轧产品 第二部分:非合金结构钢的技术供货条件
材质:S235JR/J0/J2、 S275JR/J0/J2、 S355JR/J0/J2/K2、 S450J0
2.2EN 10025-3 结构钢的热轧制品 第三部分:正火/正火轧制可焊接细晶粒结构钢的交货技术条件
材质: S275N/NL、 S355N/NL、 S420N/NL、S460N/NL
2.3EN 10025-4 结构钢热轧产品 第四部分 :热机械轧制可焊接细晶粒结构钢交货技术条件
材质: S275M/ML、 S355M/ML、 S420M/ML、S460M/ML
2.4EN 10025-5 结构钢热轧产品 第五部分 :改进型耐大气腐蚀结构钢交货技术条件
材质: S235J0W/J2W、 S355J0WP/J2WP、 S355J0P/J2W/K2W4 分类和标记

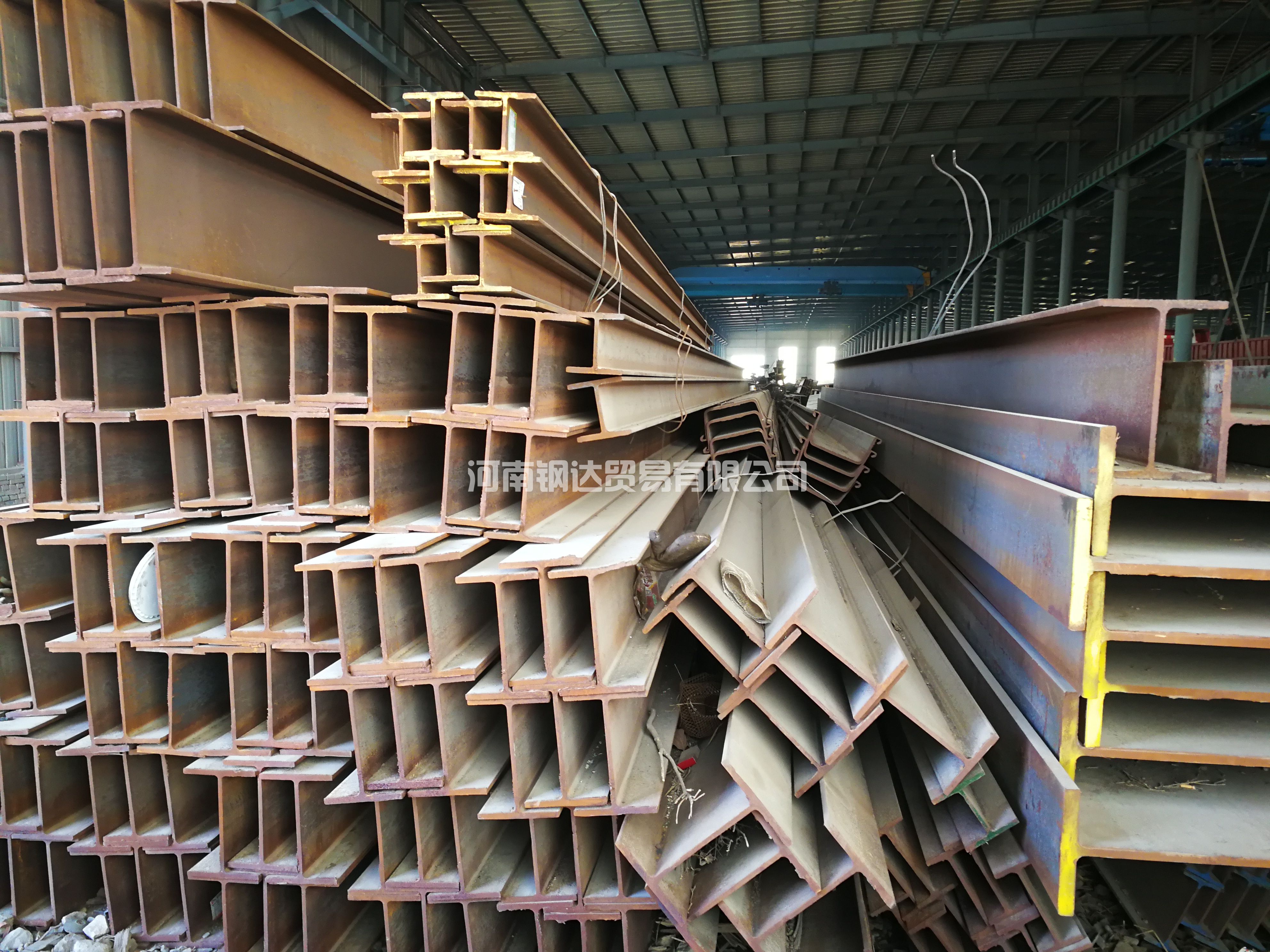

3 欧标型钢分类:
— 平缘工字钢 IPEAA80-750 Parallel flange I sections IPE;
— 宽翼缘H型钢 HE100AA-HE1000 Wide flange beams HE;
— 超宽翼缘H型钢 HL920-1100 × 344-607 HLZ 1000A B C D Extra wide flange beams HL and HLZ;
— 平缘H型钢 HD260-400 × 54,1-1299 Wide flange columns HD;
— 宽翼缘承重柱H 型钢 HP200-400 × 43-231 UBP 203-356 × 203 -368× 45-174Wide flange bearing piles HP and UBP;
— 英标H型钢 UB 127-1016 × 76-419 × 13 -584 Universal beams UB;
— 英标H型钢 UC152-356 × 152-406 × 23-1299 Universal columns UC;
— 斜缘工字钢 IPN80-600 J 76 -254× 76-203 × 13-82 Taper flange I sections IPN and J.Channels:
— 直缘槽钢 UPE 80-400 PFC 100-430 × 50 -100× 10-64 Parallel flange channels UPE and PFC;
— 斜缘槽钢 UPN50-400 U 40-65 × 20-42 × 4-5.5 CH 76-483 × 38-102 × 7-65 Taper flange channels UPN, U and CH.
4 分类和标记
4.1 分类
4.1.1 主要等***类别
此标准中所例举出的钢材的分类按照EN 10020中非合金**钢的方法进行分类。
4.1.2组别和等***
此标准说明了八种钢材组别S 185,S 235,S 275,S 355,S 450,E 295,E 335和E 360。 其在机械性能上有所不同。钢材组别为S 235和S 275的等***型号是JR、J0和J2。钢材组别为S355的等***型号是JR、J0、J2和K2。钢材组别为S 450的等***型号是J0。不同的等***在其所要求的冲击功上不同。

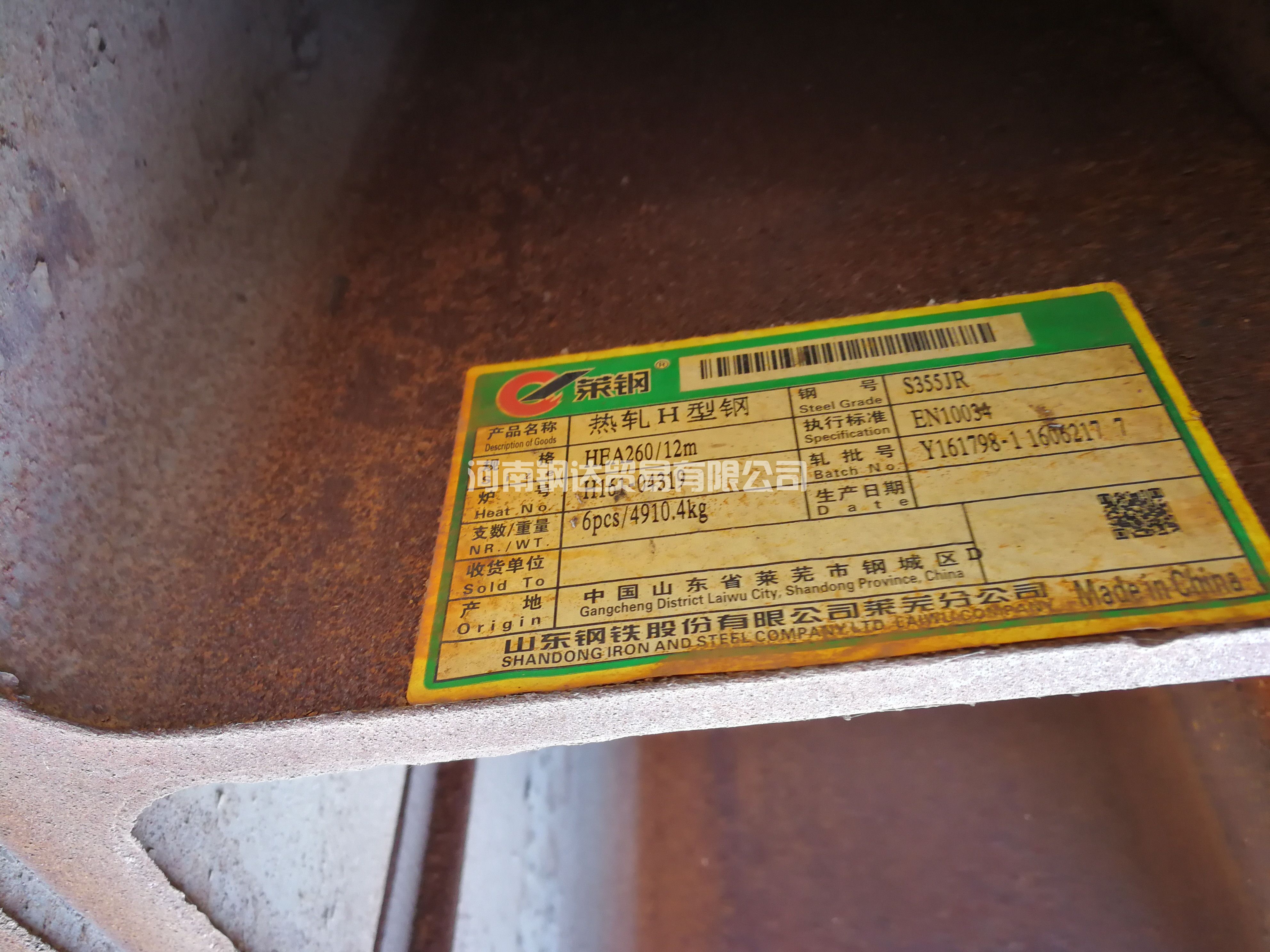

4.2标记
4.2.1 标记应该按照EN 10025-1的要求规定。
注 曾用标记和EN 10025:1990和EN 10025:1990+A1:1993中的曾用标记列表见附录A,表A.1。
4.2.2 标记应该包括:
-标准号(EN 10025-2);
-钢材名称或者钢材***号;钢材名称应包括:
-标记S(结构钢)或者E(工艺钢);
-厚度≤16mm的***低屈服强度的标识,用Mpa表示1);
-如果适用,关于冲击功数值的等***标记;
-如果适用,表示特殊操作的附加标记C(见表10、11、12和13)。
-标明“+N或者+AR” 当产品要求在+N或+AR条件下(见3.1、3.2和6.3)订货和供货时,其钢材***号中应包括这样的标识“+N或+AR”。
示例 一种适于冷弯边(C)的结构钢(S),其在室温条件下的***低屈服强度为355Mpa1),在0℃(J0)条件下的***低冲击功数值为27J,供货状态为正火轧制(或者轧制状态)钢材EN 10025-2-S355J0C+N(或者+AR)或者钢材EN 10025-2-1.0554+N (或者+AR)
5.部分***号的化学成分
***号 | 化学成分(质量分数)/% | ||||||||
C | Si | Mn | S、P | Nb | V | N | Cu | CEV | |
S235JR | ≤0.17 | - | ≤1.40 | ≤0.035 | - | - | ≤0.012 | ≤0.55 | ≤0.35 |
S235J0 | ≤0.030 | ||||||||
S275JR | ≤0.21 | - | ≤1.50 | ≤0.035 | - | - | ≤0.012 | ≤0.40 | |
S275J0 | ≤0.18 | ≤0.030 | |||||||
S355JR | ≤0.24 | ≤0.55 | ≤1.60 | ≤0.035 | ≤0.05 | ≤0.13 | ≤0.012 | ≤0.45 | |
S355J0 | ≤0.20 | ≤0.030 | |||||||
S355J2 | ≤0.025 | - | |||||||
S450J0 | ≤0.20 | ≤0.55 | ≤1.70 | ≤0.030 | ≤0.025 | ≤0.47 |
6.部分***号的力学性能和工艺性能
***号 | 屈服强度ReH(MPa) 对厚度(mm) | 抗拉强度Rm (MPa) | 伸长率A (%) | 纵向冲击功KV | ||
≤16 | >16~40 | 试验温度(℃) | 冲击功 (J) | |||
S235JR | ≥245 | ≥235 | 360~510 | ≥26 | 20 | ≥27 |
S235J0 | 0 | |||||
S275JR | ≥285 | ≥275 | 410~560 | ≥23 | 20 | ≥27 |
S275J0 | 0 | ≥27 | ||||
S355JR | ≥365 | ≥355 | 470~630 | ≥22 | 20 | ≥27 |
S355J0 | 0 | ≥27 | ||||
S355J2 | -20 | ≥27 | ||||
S450J0 | ≥475 | ≥455 | 550~720 | ≥19 | 0 | ≥27 |
型号 |
G kg/m | 规格 |
A cm2 | |||
h mm | b mm | s mm | t mm | |||
UBP 203 × 203 × 45 | 44,9 | 200,2 | 205,9 | 9,5 | 9,5 | 57,2 |
UBP 203 × 203 × 54 | 53,9 | 204,0 | 207,7 | 11,3 | 11,4 | 68,7 |
UBP 254 × 254 × 63 | 63,0 | 247,1 | 256,6 | 10,6 | 10,7 | 80,2 |
UBP 254 × 254 × 71 | 71,0 | 249,7 | 258,0 | 12,0 | 12,0 | 90,4 |
UBP 254 × 254 × 85 | 85,1 | 254,3 | 260,4 | 14,4 | 14,3 | 108,4 |
UBP 305 × 305 × 79 | 78,9 | 299,3 | 306,4 | 11,0 | 11,1 | 100,5 |
UBP 305 × 305 × 88 | 88,0 | 301,7 | 307,8 | 12,4 | 12,3 | 112,1 |
UBP 305 × 305 × 95 | 94,9 | 303,7 | 308,7 | 13,3 | 13,3 | 120,9 |
UBP 305 × 305 × 110 | 110 | 307,9 | 310,7 | 15,3 | 15,4 | 140,1 |
UBP 305 × 305 × 126 | 126 | 312,3 | 312,9 | 17,5 | 17,6 | 160,6 |
UBP 305 × 305 × 149 | 149 | 318,5 | 316,0 | 20,6 | 20,7 | 189,9 |
UBP 305 × 305 × 186 | 186 | 328,3 | 320,9 | 25,5 | 25,6 | 236,9 |
UBP 305 × 305 × 223 | 223 | 337,9 | 325,7 | 30,3 | 30,4 | 284,0 |
UBP 356 × 368 × 109 | 109 | 346,4 | 371,0 | 12,8 | 12,9 | 138,7 |
UBP 356 × 368 × 133 | 133 | 352,0 | 373,8 | 15,6 | 15,7 | 169,4 |
UBP 356 × 368 × 152 | 152 | 356,4 | 376,0 | 17,8 | 17,9 | 193,7 |
UBP 356 × 368 × 174 | 174 | 361,4 | 378,5 | 20,3 | 20,4 | 221,5 |
