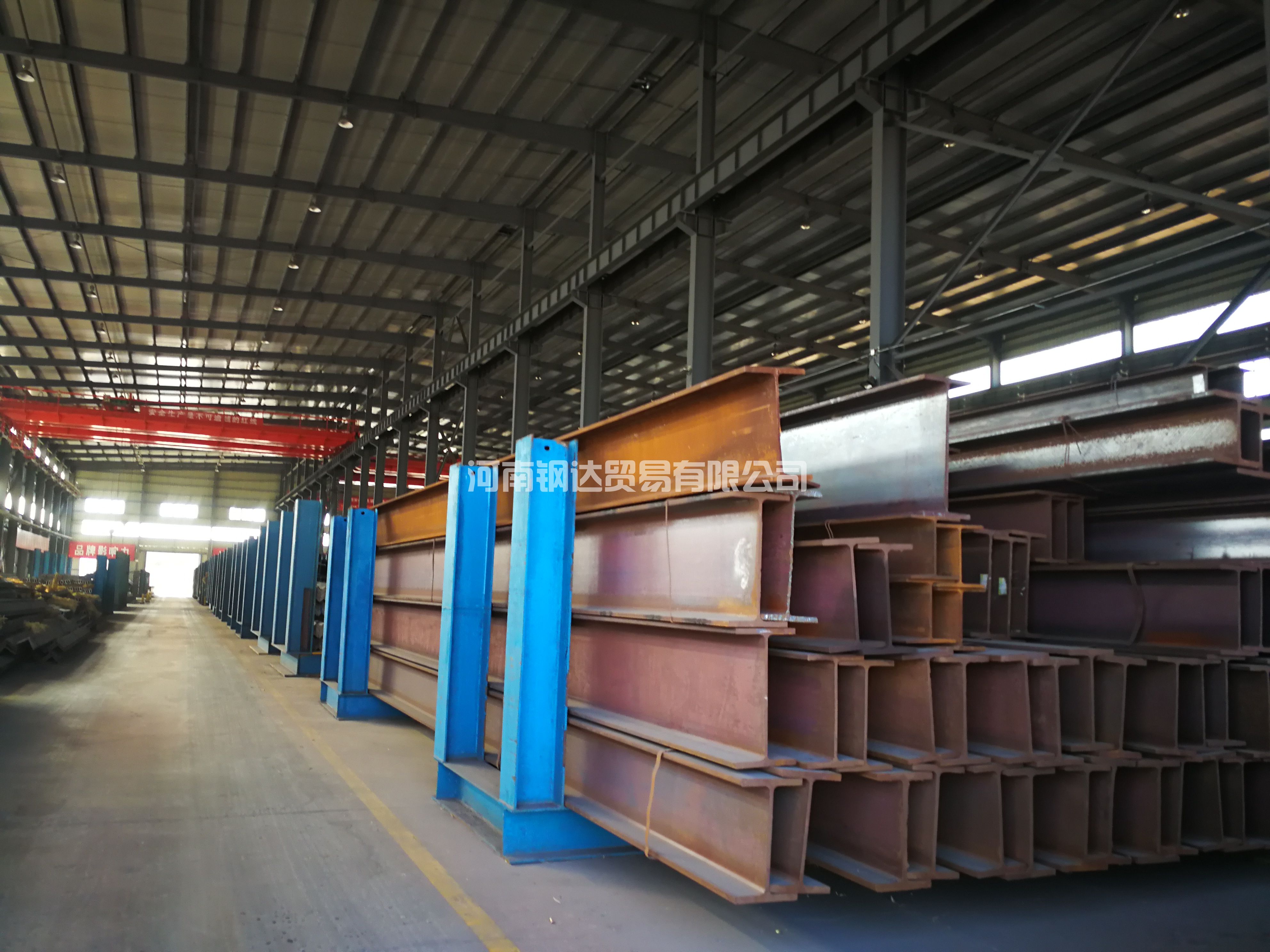

欧标H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母"H"相同而得名。由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。
欧标平缘H型钢HD系列，应用于各种钢结构建筑领域，海洋工程领域，能源领域。可供欧标角钢，欧标槽钢，欧标H型钢，也应用于海洋石油平台整体结构建造领域，LNG,炼油厂等模块钢结构。
1.规格执行标准：BS EN 10365-2017 替换老标准 EN10034-1993、
2.材质执行标准：

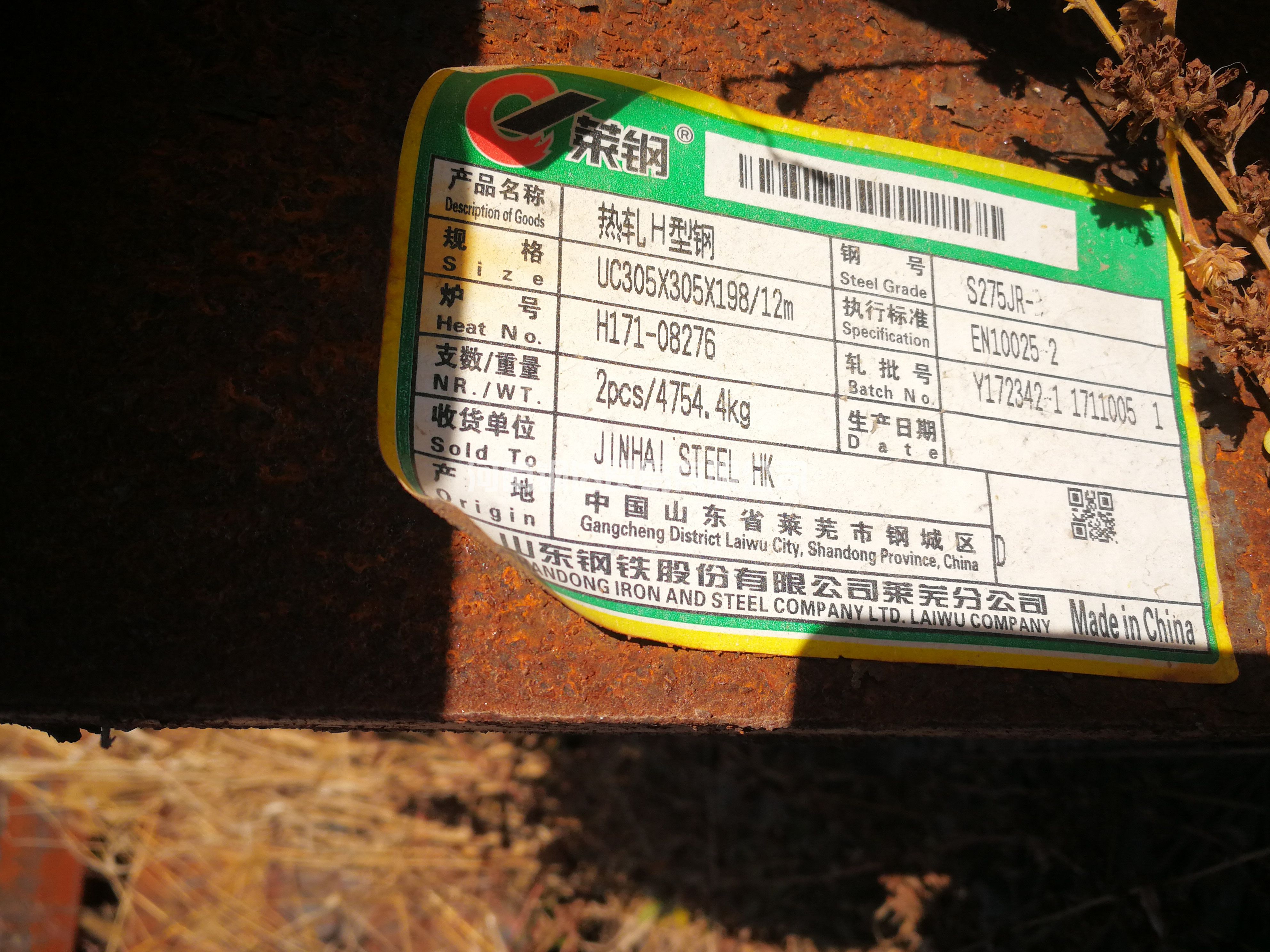

2.1EN10025-2 结构钢的热轧产品 第二部分：非合金结构钢的技术供货条件
材质：S235JR/J0/J2、 S275JR/J0/J2、 S355JR/J0/J2/K2、 S450J0
2.2EN 10025-3 结构钢的热轧制品 第三部分：正火/正火轧制可焊接细晶粒结构钢的交货技术条件
材质： S275N/NL、 S355N/NL、 S420N/NL、S460N/NL
2.3EN 10025-4 结构钢热轧产品 第四部分 ：热机械轧制可焊接细晶粒结构钢交货技术条件
材质： S275M/ML、 S355M/ML、 S420M/ML、S460M/ML
2.4EN 10025-5 结构钢热轧产品 第五部分 ：改进型乃大气腐蚀结构钢交货技术条件
材质： S235J0W/J2W、 S355J0WP/J2WP、 S355J0P/J2W/K2W4 分类和标记
3 欧标型钢分类：
— 平缘工字钢 IPEAA80-750 Parallel flange I sections IPE;
— 宽翼缘H型钢 HE100AA-HE1000 Wide flange beams HE;
— 超宽翼缘H型钢 HL920-1100 × 344-607 HLZ 1000A B C D Extra wide flange beams HL and HLZ;
— 平缘H型钢 HD260-400 × 54,1-1299 Wide flange columns HD;
— 宽翼缘承重柱H 型钢 HP200-400 × 43-231 UBP 203-356 × 203 -368× 45-174Wide flange bearing piles HP and UBP;
— 英标H型钢 UB 127-1016 × 76-419 × 13 -584 Universal beams UB;
— 英标H型钢 UC152-356 × 152-406 × 23-1299 Universal columns UC;
— 斜缘工字钢 IPN80-600 J 76 -254× 76-203 × 13-82 Taper flange I sections IPN and J.Channels:
— 直缘槽钢 UPE 80-400 PFC 100-430 × 50 -100× 10-64 Parallel flange channels UPE and PFC;
— 斜缘槽钢 UPN50-400 U 40-65 × 20-42 × 4-5.5 CH 76-483 × 38-102 × 7-65 Taper flange channels UPN, U and CH.
4 分类和标记
4.1 分类
4.1.1 主要等级类别
此标准中所例举出的钢材的分类按照EN 10020中非合金优质钢的方法进行分类。
4.1.2组别和等级
此标准说明了八种钢材组别S 185，S 235，S 275，S 355，S 450，E 295，E 335和E 360。 其在机械性能上有所不同。钢材组别为S 235和S 275的等级型号是JR、J0和J2。钢材组别为S355的等级型号是JR、J0、J2和K2。钢材组别为S 450的等级型号是J0。不同的等级在其所要求的冲击功上不同。
4.2标记
4.2.1 标记应该按照EN 10025－1的要求规定。
注 曾用标记和EN 10025：1990和EN 10025：1990＋A1：1993中的曾用标记列表见附录A，表A.1。
4.2.2 标记应该包括：
－标准号（EN 10025－2）；
－钢材名称或者钢材牌号；钢材名称应包括：
－标记S（结构钢）或者E（工艺钢）；
－厚度≤16mm的最低屈服强度的标识，用Mpa表示1）；
－如果适用，关于冲击功数值的等级标记；
－如果适用，表示特殊操作的附加标记C（见表10、11、12和13）。
－标明“＋N或者＋AR” 当产品要求在＋N或＋AR条件下（见3.1、3.2和6.3）订货和供货时，其钢材牌号中应包括这样的标识“＋N或＋AR”。
示例 一种适于冷弯边（C）的结构钢（S）,其在室温条件下的最低屈服强度为355Mpa1），在0℃（J0）条件下的最低冲击功数值为27J，供货状态为正火轧制（或者轧制状态）钢材EN 10025－2－S355J0C＋N（或者＋AR）或者钢材EN 10025－2－1.0554+N (或者＋AR)
5.部分牌号的化学成分
|
牌号 |
化学成分（质量分数）/% |
||||||||
|
C |
Si |
Mn |
S、P |
Nb |
V |
N |
Cu |
CEV |
|
|
S235JR |
≤0.17 |
- |
≤1.40 |
≤0.035 |
- |
- |
≤0.012 |
≤0.55 |
≤0.35 |
|
S235J0 |
≤0.030 |
||||||||
|
S275JR |
≤0.21 |
- |
≤1.50 |
≤0.035 |
- |
- |
≤0.012 |
≤0.40 |
|
|
S275J0 |
≤0.18 |
≤0.030 |
|||||||
|
S355JR |
≤0.24 |
≤0.55 |
≤1.60 |
≤0.035 |
≤0.05 |
≤0.13 |
≤0.012 |
≤0.45 |
|
|
S355J0 |
≤0.20 |
≤0.030 |
|||||||
|
S355J2 |
≤0.025 |
- |
|||||||
|
S450J0 |
≤0.20 |
≤0.55 |
≤1.70 |
≤0.030 |
≤0.025 |
≤0.47 |
|||
6.部分牌号的力学性能和工艺性能
|
牌号 |
屈服强度ReH（MPa） 对厚度（mm） |
抗拉强度Rm （MPa） |
伸长率A （％） |
纵向冲击功KV |
||
|
≤16 |
>16～40 |
试验温度（℃） |
冲击功 （J） |
|||
|
S235JR |
≥245 |
≥235 |
360～510 |
≥26 |
20 |
≥27 |
|
S235J0 |
0 |
|||||
|
S275JR |
≥285 |
≥275 |
410～560 |
≥23 |
20 |
≥27 |
|
S275J0 |
0 |
≥27 |
||||
|
S355JR |
≥365 |
≥355 |
470～630 |
≥22 |
20 |
≥27 |
|
S355J0 |
0 |
≥27 |
||||
|
S355J2 |
-20 |
≥27 |
||||
|
S450J0 |
≥475 |
≥455 |
550～720 |
≥19 |
0 |
≥27 |
欧标H型钢HD系列规格尺寸
|
名称 |
G kg/m |
尺寸 |
A cm2 |
|||
|
h mm |
b mm |
s mm |
t mm |
|||
|
HD 260 × 54,1 |
54,1 |
244,0 |
260,0 |
6,5 |
9,5 |
69,0 |
|
HD 260 × 68,2 |
68,2 |
250,0 |
260,0 |
7,5 |
12,5 |
86,8 |
|
HD 260 × 93,0 |
93,0 |
260,0 |
260,0 |
10,0 |
17,5 |
118,4 |
|
HD 260 × 114 |
114 |
268,0 |
262,0 |
12,5 |
21,5 |
145,7 |
|
HD 260 × 142 |
142 |
278,0 |
265,0 |
15,5 |
26,5 |
180,3 |
|
HD 260 × 172 |
172 |
290,0 |
268,0 |
18,0 |
32,5 |
219,6 |
|
HD 260 × 225 |
225 |
309,0 |
271,0 |
24,0 |
42,0 |
286,6 |
|
HD 260 × 299 |
299 |
335,0 |
278,0 |
31,0 |
55,0 |
380,5 |
|
HD 320 × 74,2 |
74,2 |
301,0 |
300,0 |
8,0 |
11,0 |
94,6 |
|
HD 320 × 97,6 |
97,6 |
310,0 |
300,0 |
9,0 |
15,5 |
124,4 |
|
HD 320 × 127 |
127 |
320,0 |
300,0 |
11,5 |
20,5 |
161,3 |
|
HD 320 × 158 |
158 |
330,0 |
303,0 |
14,5 |
25,5 |
201,2 |
|
HD 320 × 198 |
198 |
343,0 |
306,0 |
18,0 |
32,0 |
252,3 |
|
HD 320 × 245 |
245 |
359,0 |
309,0 |
21,0 |
40,0 |
312,0 |
|
HD 320 × 300 |
300 |
375,0 |
313,0 |
27,0 |
48,0 |
382,1 |
|
HD 360 × 134 |
134 |
356,0 |
369,0 |
11,2 |
18,0 |
170,6 |
|
HD 360 × 147 |
147 |
360,0 |
370,0 |
12,3 |
19,8 |
187,9 |
|
HD 360 × 162 |
162 |
364,0 |
371,0 |
13,3 |
21,8 |
206,3 |
|
HD 360 × 179 |
179 |
368,0 |
373,0 |
15,0 |
23,9 |
228,3 |
|
HD 360 × 196 |
196 |
372,0 |
374,0 |
16,4 |
26,2 |
250,3 |
|
HD 400 × 187 |
187 |
368,0 |
391,0 |
15,0 |
24,0 |
237,6 |
|
HD 400 × 216 |
216 |
375,0 |
394,0 |
17,3 |
27,7 |
275,5 |
|
HD 400 × 237 |
237 |
380,0 |
395,0 |
18,9 |
30,2 |
300,9 |
|
HD 400 × 262 |
262 |
387,0 |
398,0 |
21,1 |
33,3 |
334,6 |
|
HD 400 × 287 |
287 |
393,0 |
399,0 |
22,6 |
36,6 |
366,3 |
|
HD 400 × 314 |
314 |
399,0 |
401,0 |
24,9 |
39,6 |
399,2 |
|
HD 400 × 347 |
347 |
407,0 |
404,0 |
27,2 |
43,7 |
442,0 |
|
HD 400 × 382 |
382 |
416,0 |
406,0 |
29,8 |
48,0 |
487,1 |
|
HD 400 × 421 |
421 |
425,0 |
409,0 |
32,8 |
52,6 |
537,1 |
|
HD 400 × 463 |
463 |
435,0 |
412,0 |
35,8 |
57,4 |
589,5 |
|
HD 400 × 509 |
509 |
446,0 |
416,0 |
39,1 |
62,7 |
649,0 |
|
HD 400 × 551 |
551 |
455,0 |
418,0 |
42,0 |
67,6 |
701,4 |
|
HD 400 × 592 |
592 |
465,0 |
421,0 |
45,0 |
72,3 |
754,9 |
|
HD 400 × 634 |
634 |
474,0 |
424,0 |
47,6 |
77,1 |
808,0 |
|
HD 400 × 677 |
677 |
483,0 |
428,0 |
51,2 |
81,5 |
863,4 |
|
HD 400 × 744 |
744 |
498,0 |
432,0 |
55,6 |
88,9 |
948,1 |
|
HD 400 × 818 |
818 |
514,0 |
437,0 |
60,5 |
97,0 |
1043,3 |
|
HD 400 × 900 |
900 |
531,0 |
442,0 |
65,9 |
106,0 |
1149,2 |
|
HD 400 × 990 |
990 |
550,0 |
448,0 |
71,9 |
115,0 |
1262,4 |
|
HD 400 × 1086 |
1086 |
569,0 |
454,0 |
78,0 |
125,0 |
1385,8 |
|
HD 400 × 1202 |
1202 |
580,0 |
471,0 |
95,0 |
130,0 |
1530,5 |
|
HD 400 × 1299 |
1299 |
600,0 |
476,0 |
100,0 |
140,0 |
1654,7 |
