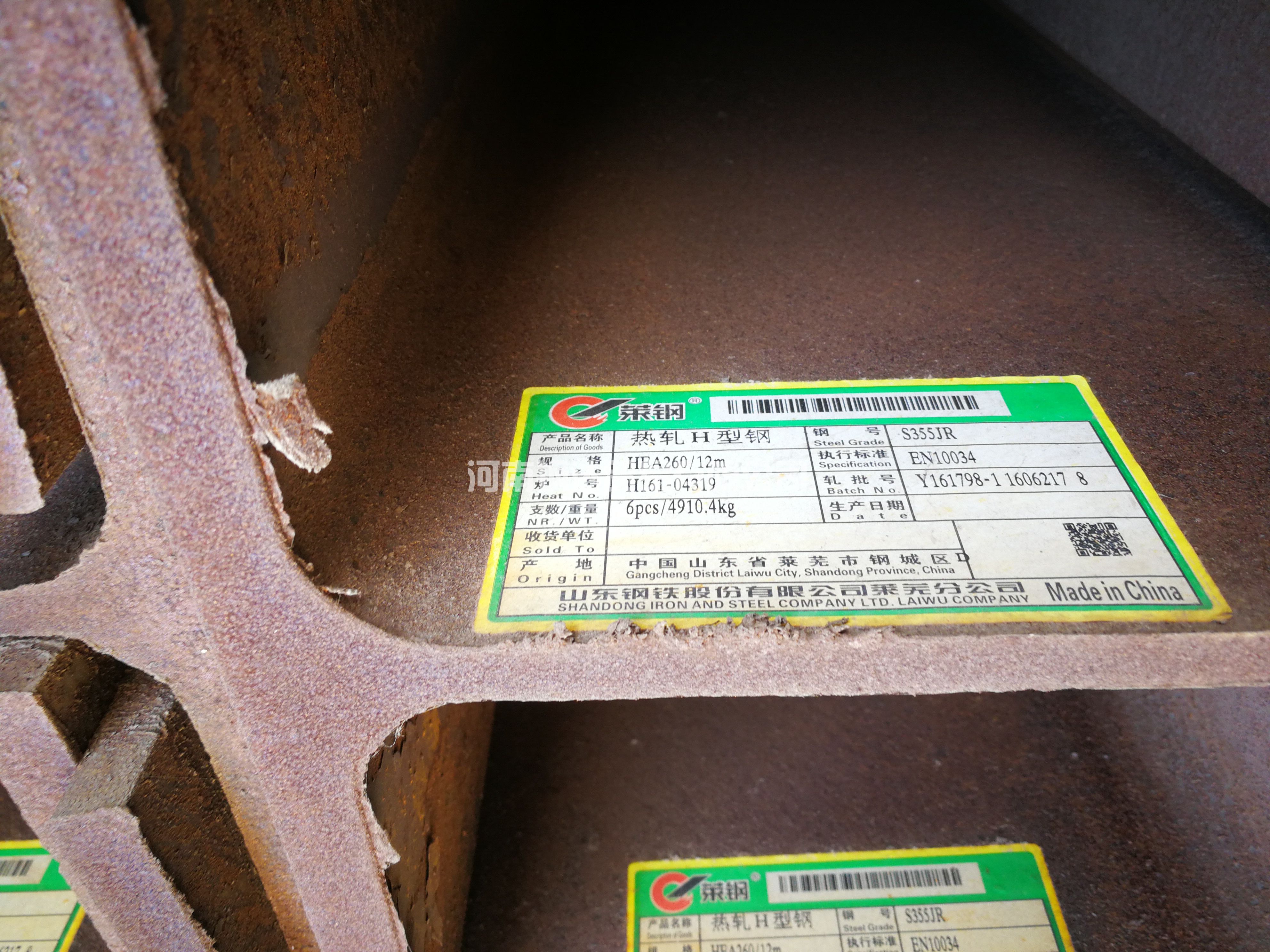

欧标H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母"H"相同而得名。由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。
欧标H型钢超宽翼缘HL系列，应用于各种钢结构建筑领域，海洋工程领域，能源领域。可供欧标角钢，欧标槽钢，欧标H型钢，也应用于海洋石油平台整体结构建造领域，LNG,炼油厂等模块钢结构。
1.规格执行标准：BS EN 10365-2017 替换老标准 EN10034-1993、
2.材质执行标准：
2.1EN10025-2 结构钢的热轧产品 第二部分：非合金结构钢的技术供货条件
材质：S235JR/J0/J2、 S275JR/J0/J2、 S355JR/J0/J2/K2、 S450J0
2.2EN 10025-3 结构钢的热轧制品 第三部分：正火/正火轧制可焊接细晶粒结构钢的交货技术条件
材质： S275N/NL、 S355N/NL、 S420N/NL、S460N/NL
2.3EN 10025-4 结构钢热轧产品 第四部分 ：热机械轧制可焊接细晶粒结构钢交货技术条件
材质： S275M/ML、 S355M/ML、 S420M/ML、S460M/ML
2.4EN 10025-5 结构钢热轧产品 第五部分 ：改进型乃大气腐蚀结构钢交货技术条件
材质： S235J0W/J2W、 S355J0WP/J2WP、 S355J0P/J2W/K2W4 分类和标记
3 欧标型钢分类：
— 平缘工字钢 IPEAA80-750 Parallel flange I sections IPE;
— 宽翼缘H型钢 HE100AA-HE1000 Wide flange beams HE;
— 超宽翼缘H型钢 HL920-1100 × 344-607 HLZ 1000A B C D Extra wide flange beams HL and HLZ;
— 平缘H型钢 HD260-400 × 54,1-1299 Wide flange columns HD;
— 宽翼缘承重柱H 型钢 HP200-400 × 43-231 UBP 203-356 × 203 -368× 45-174Wide flange bearing piles HP and UBP;
— 英标H型钢 UB 127-1016 × 76-419 × 13 -584 Universal beams UB;
— 英标H型钢 UC152-356 × 152-406 × 23-1299 Universal columns UC;
— 斜缘工字钢 IPN80-600 J 76 -254× 76-203 × 13-82 Taper flange I sections IPN and J.Channels:
— 直缘槽钢 UPE 80-400 PFC 100-430 × 50 -100× 10-64 Parallel flange channels UPE and PFC;
— 斜缘槽钢 UPN50-400 U 40-65 × 20-42 × 4-5.5 CH 76-483 × 38-102 × 7-65 Taper flange channels UPN, U and CH.
4 分类和标记
4.1 分类
4.1.1 主要等级类别
此标准中所例举出的钢材的分类按照EN 10020中非合金优质钢的方法进行分类。
4.1.2组别和等级
此标准说明了八种钢材组别S 185，S 235，S 275，S 355，S 450，E 295，E 335和E 360。 其在机械性能上有所不同。钢材组别为S 235和S 275的等级型号是JR、J0和J2。钢材组别为S355的等级型号是JR、J0、J2和K2。钢材组别为S 450的等级型号是J0。不同的等级在其所要求的冲击功上不同。
4.2标记
4.2.1 标记应该按照EN 10025－1的要求规定。
注 曾用标记和EN 10025：1990和EN 10025：1990＋A1：1993中的曾用标记列表见附录A，表A.1。
4.2.2 标记应该包括：
－标准号（EN 10025－2）；
－钢材名称或者钢材牌号；钢材名称应包括：
－标记S（结构钢）或者E（工艺钢）；
－厚度≤16mm的最低屈服强度的标识，用Mpa表示1）；
－如果适用，关于冲击功数值的等级标记；
－如果适用，表示特殊操作的附加标记C（见表10、11、12和13）。
－标明“＋N或者＋AR” 当产品要求在＋N或＋AR条件下（见3.1、3.2和6.3）订货和供货时，其钢材牌号中应包括这样的标识“＋N或＋AR”。
示例 一种适于冷弯边（C）的结构钢（S）,其在室温条件下的最低屈服强度为355Mpa1），在0℃（J0）条件下的最低冲击功数值为27J，供货状态为正火轧制（或者轧制状态）钢材EN 10025－2－S355J0C＋N（或者＋AR）或者钢材EN 10025－2－1.0554+N (或者＋AR)
5.部分牌号的化学成分
|
牌号 |
化学成分（质量分数）/% |
||||||||
|
C |
Si |
Mn |
S、P |
Nb |
V |
N |
Cu |
CEV |
|
|
S235JR |
≤0.17 |
- |
≤1.40 |
≤0.035 |
- |
- |
≤0.012 |
≤0.55 |
≤0.35 |
|
S235J0 |
≤0.030 |
||||||||
|
S275JR |
≤0.21 |
- |
≤1.50 |
≤0.035 |
- |
- |
≤0.012 |
≤0.40 |
|
|
S275J0 |
≤0.18 |
≤0.030 |
|||||||
|
S355JR |
≤0.24 |
≤0.55 |
≤1.60 |
≤0.035 |
≤0.05 |
≤0.13 |
≤0.012 |
≤0.45 |
|
|
S355J0 |
≤0.20 |
≤0.030 |
|||||||
|
S355J2 |
≤0.025 |
- |
|||||||
|
S450J0 |
≤0.20 |
≤0.55 |
≤1.70 |
≤0.030 |
≤0.025 |
≤0.47 |
|||
6.部分牌号的力学性能和工艺性能
|
牌号 |
屈服强度ReH（MPa） 对厚度（mm） |
抗拉强度Rm （MPa） |
伸长率A （％） |
纵向冲击功KV |
||
|
≤16 |
>16～40 |
试验温度（℃） |
冲击功 （J） |
|||
|
S235JR |
≥245 |
≥235 |
360～510 |
≥26 |
20 |
≥27 |
|
S235J0 |
0 |
|||||
|
S275JR |
≥285 |
≥275 |
410～560 |
≥23 |
20 |
≥27 |
|
S275J0 |
0 |
≥27 |
||||
|
S355JR |
≥365 |
≥355 |
470～630 |
≥22 |
20 |
≥27 |
|
S355J0 |
0 |
≥27 |
||||
|
S355J2 |
-20 |
≥27 |
||||
|
S450J0 |
≥475 |
≥455 |
550～720 |
≥19 |
0 |
≥27 |
欧标H型钢HL系列规格尺寸
|
名称 |
G kg/m |
尺寸 |
A cm2 |
|||
|
h mm |
b mm |
s mm |
t mm |
|||
|
HL 920 × 344 |
344 |
927,0 |
418,0 |
19,3 |
32,0 |
437,2 |
|
HL 920 × 368 |
368 |
931,0 |
419,0 |
20,3 |
34,3 |
465,6 |
|
HL 920 × 390 |
390 |
936,0 |
420,0 |
21,3 |
36,6 |
494,3 |
|
HL 920 × 420 |
420 |
943,0 |
422,0 |
22,5 |
39,9 |
534,1 |
|
HL 920 × 449 |
449 |
948,0 |
423,0 |
24,0 |
42,7 |
571,4 |
|
HL 920 × 491 |
491 |
957,0 |
422,0 |
25,9 |
47,0 |
623,3 |
|
HL 920 × 537 |
537 |
965,0 |
425,0 |
28,4 |
51,1 |
682,5 |
|
HL 920 × 588 |
588 |
975,0 |
427,0 |
31,0 |
55,9 |
748,1 |
|
HL 920 × 656 |
656 |
987,0 |
431,0 |
34,5 |
62,0 |
835,3 |
|
HL 920 × 725 |
725 |
999,0 |
434,0 |
38,1 |
68,1 |
922,9 |
|
HL 920 × 787 |
787 |
1011,0 |
437,0 |
40,9 |
73,9 |
1002,0 |
|
HL 920 × 970 |
970 |
1043,0 |
446,0 |
50,0 |
89,9 |
1236,6 |
|
HL 920 × 1077 |
1077 |
1061,0 |
451,0 |
55,0 |
99,1 |
1371,5 |
|
HL 920 × 1194 |
1194 |
1081,0 |
457,0 |
60,5 |
109,0 |
1521,5 |
|
HL 920 × 1269 |
1269 |
1093,0 |
461,0 |
64,0 |
115,1 |
1616,5 |
|
HL 920 × 1377 |
1377 |
1093,0 |
473,0 |
76,7 |
115,1 |
1753,7 |
|
HL 1000 AA |
296 |
982,0 |
400,0 |
16,5 |
27,1 |
377,6 |
|
HL 1000 A |
321 |
990,0 |
400,0 |
16,5 |
31,0 |
408,8 |
|
HL 1000 B |
371 |
1000,0 |
400,0 |
19,0 |
36,1 |
472,8 |
|
HL 1000 M |
412 |
1008,0 |
402,0 |
21,1 |
40,0 |
525,1 |
|
HL 1000 × 443 |
443 |
1012,0 |
402,0 |
23,6 |
41,9 |
563,7 |
|
HL 1000 × 483 |
483 |
1020,0 |
404,0 |
25,4 |
46,0 |
615,1 |
|
HL 1000 × 539 |
539 |
1030,0 |
407,0 |
28,4 |
51,1 |
687,2 |
|
HL 1000 × 554 |
554 |
1032,0 |
408,0 |
29,5 |
52,0 |
705,8 |
|
HL 1000 × 591 |
591 |
1040,0 |
409,0 |
31,0 |
55,9 |
752,7 |
|
HL 1000 × 642 |
642 |
1048,0 |
412,0 |
34,0 |
60,0 |
817,6 |
|
HL 1000 × 748 |
748 |
1068,0 |
417,0 |
39,0 |
70,0 |
953,4 |
|
HL 1000 × 883 |
883 |
1092,0 |
424,0 |
45,5 |
82,0 |
1125,3 |
|
HL 1000 × 976 |
976 |
1108,0 |
428,0 |
50,0 |
89,9 |
1241,4 |
|
HL 1100 A |
343 |
1090,0 |
400,0 |
18,0 |
31,0 |
436,5 |
|
HL 1100 B |
390 |
1100,0 |
400,0 |
20,0 |
36,0 |
497,0 |
|
HL 1100 M |
433 |
1108,0 |
402,0 |
22,0 |
40,0 |
551,2 |
|
HL 1100 R |
499 |
1118,0 |
405,0 |
26,0 |
45,0 |
635,2 |
|
名称 |
G kg/m |
尺寸 |
A cm2 |
|||
|
h mm |
b mm |
s mm |
t mm |
|||
|
HL 1100 × 548 |
548 |
1128,0 |
407,0 |
28,0 |
50,0 |
698,3 |
|
HL 1100 × 607 |
607 |
1138,0 |
410,0 |
31,0 |
55,0 |
773,1 |
|
HLZ 1100 A |
393 |
1075,4 |
458,0 |
20,0 |
31,0 |
500,8 |
|
HLZ 1100 B |
408 |
1079,4 |
458,0 |
20,0 |
33,0 |
519,1 |
|
HLZ 1100 C |
430 |
1083,4 |
459,0 |
21,0 |
35,0 |
548,3 |
|
HLZ 1100 D |
453 |
1087,4 |
460,0 |
22,0 |
37,0 |
577,5 |
