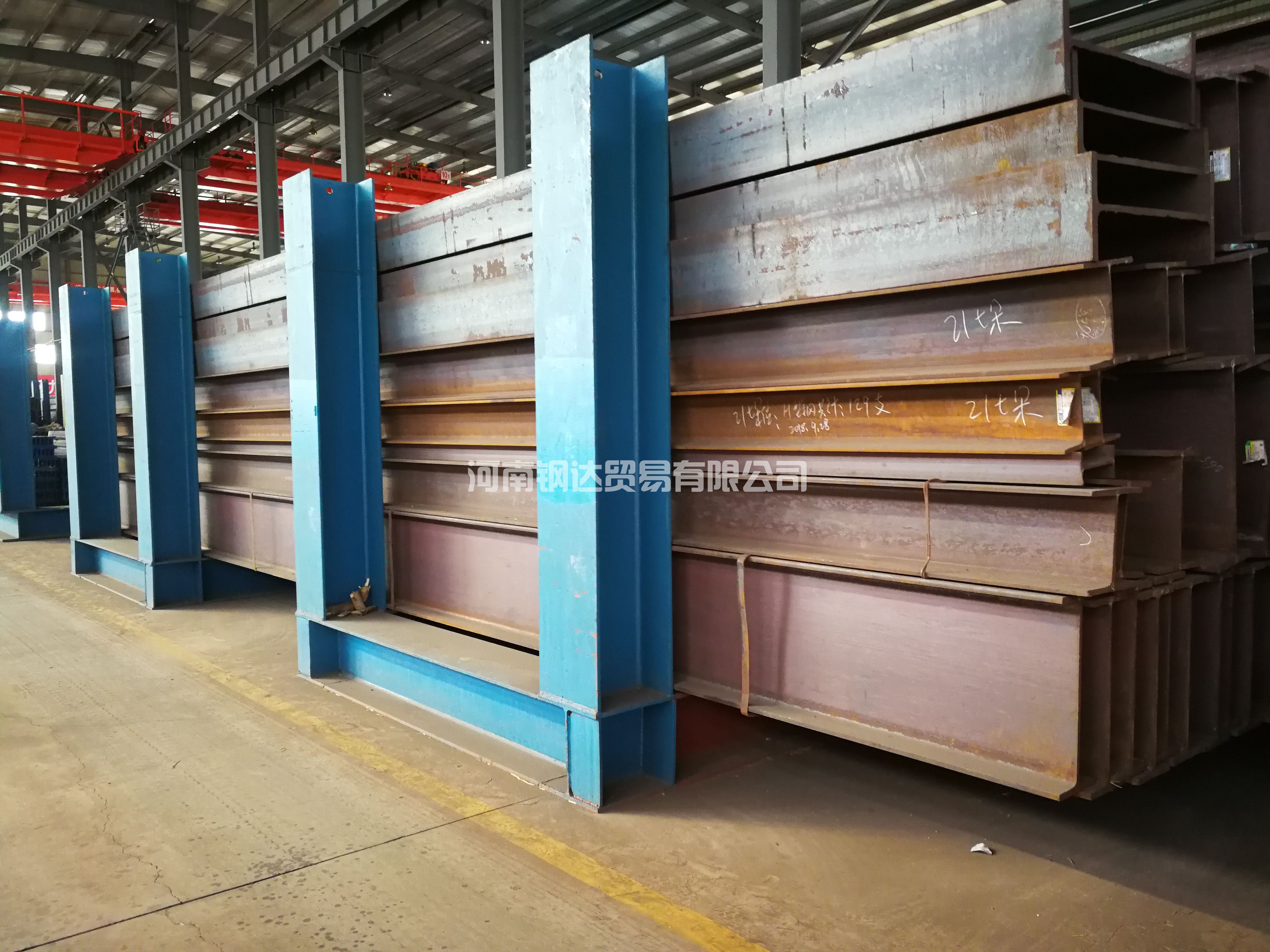

欧标H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材,因其断面与英文字母"H"相同而得名。由于H型钢的各个部位均以直角排布,因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点,已被广泛应用。
欧标平缘工字钢IPE系列,应用于各种钢结构建筑领域,海洋工程领域,能源领域。可供欧标角钢,欧标槽钢,欧标H型钢,也应用于海洋石油平台整体结构建造领域,LNG,炼油厂等模块钢结构。
1.规格执行标准:BS EN 10365-2017 替换老标准 EN10034-1993、
2.材质执行标准:
2.1EN10025-2 结构钢的热轧产品 第二部分:非合金结构钢的技术供货条件
材质:S235JR/J0/J2、 S275JR/J0/J2、 S355JR/J0/J2/K2、 S450J0
2.2EN 10025-3 结构钢的热轧制品 第三部分:正火/正火轧制可焊接细晶粒结构钢的交货技术条件
材质: S275N/NL、 S355N/NL、 S420N/NL、S460N/NL
2.3EN 10025-4 结构钢热轧产品 第四部分 :热机械轧制可焊接细晶粒结构钢交货技术条件
材质: S275M/ML、 S355M/ML、 S420M/ML、S460M/ML
2.4EN 10025-5 结构钢热轧产品 第五部分 :改进型乃大气腐蚀结构钢交货技术条件
材质: S235J0W/J2W、 S355J0WP/J2WP、 S355J0P/J2W/K2W4 分类和标记
3 欧标型钢分类:

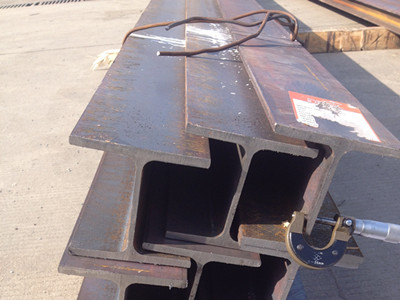

— 平缘工字钢 IPEAA80-750 Parallel flange I sections IPE;
— 宽翼缘H型钢 HE100AA-HE1000 Wide flange beams HE;
— 超宽翼缘H型钢 HL920-1100 × 344-607 HLZ 1000A B C D Extra wide flange beams HL and HLZ;
— 平缘H型钢 HD260-400 × 54,1-1299 Wide flange columns HD;
— 宽翼缘承重柱H 型钢 HP200-400 × 43-231 UBP 203-356 × 203 -368× 45-174Wide flange bearing piles HP and UBP;
— 英标H型钢 UB 127-1016 × 76-419 × 13 -584 Universal beams UB;
— 英标H型钢 UC152-356 × 152-406 × 23-1299 Universal columns UC;
— 斜缘工字钢 IPN80-600 J 76 -254× 76-203 × 13-82 Taper flange I sections IPN and J.Channels:
— 直缘槽钢 UPE 80-400 PFC 100-430 × 50 -100× 10-64 Parallel flange channels UPE and PFC;
— 斜缘槽钢 UPN50-400 U 40-65 × 20-42 × 4-5.5 CH 76-483 × 38-102 × 7-65 Taper flange channels UPN, U and CH.
4 分类和标记
4.1 分类
4.1.1 主要等级类别
此标准中所例举出的钢材的分类按照EN 10020中非合金优质钢的方法进行分类。
4.1.2组别和等级
此标准说明了八种钢材组别S 185,S 235,S 275,S 355,S 450,E 295,E 335和E 360。 其在机械性能上有所不同。钢材组别为S 235和S 275的等级型号是JR、J0和J2。钢材组别为S355的等级型号是JR、J0、J2和K2。钢材组别为S 450的等级型号是J0。不同的等级在其所要求的冲击功上不同。

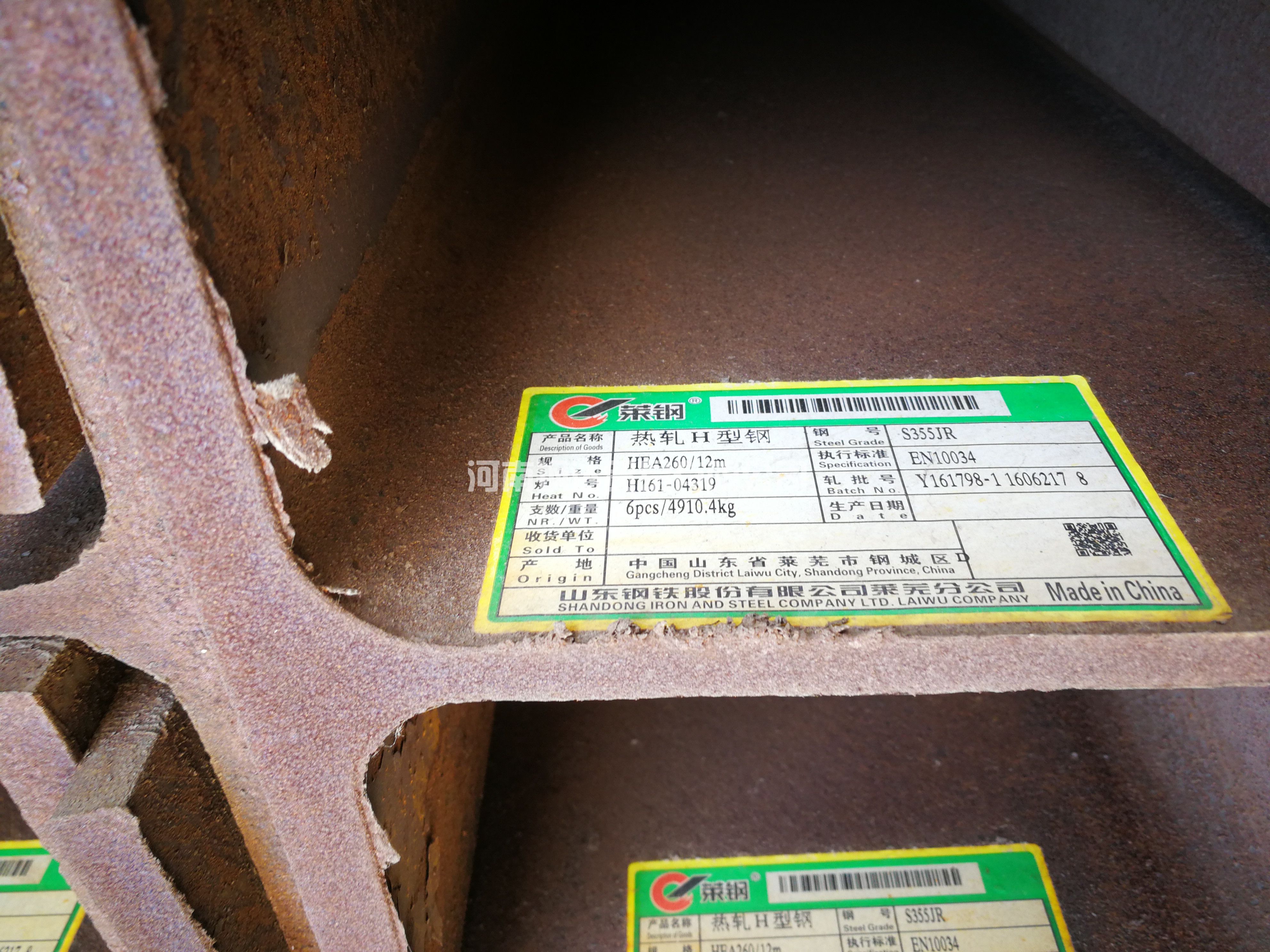

4.2标记
4.2.1 标记应该按照EN 10025-1的要求规定。
注 曾用标记和EN 10025:1990和EN 10025:1990+A1:1993中的曾用标记列表见附录A,表A.1。
4.2.2 标记应该包括:
-标准号(EN 10025-2);
-钢材名称或者钢材牌号;钢材名称应包括:
-标记S(结构钢)或者E(工艺钢);
-厚度≤16mm的最低屈服强度的标识,用Mpa表示1);
-如果适用,关于冲击功数值的等级标记;
-如果适用,表示特殊操作的附加标记C(见表10、11、12和13)。
-标明“+N或者+AR” 当产品要求在+N或+AR条件下(见3.1、3.2和6.3)订货和供货时,其钢材牌号中应包括这样的标识“+N或+AR”。
示例 一种适于冷弯边(C)的结构钢(S),其在室温条件下的最低屈服强度为355Mpa1),在0℃(J0)条件下的最低冲击功数值为27J,供货状态为正火轧制(或者轧制状态)钢材EN 10025-2-S355J0C+N(或者+AR)或者钢材EN 10025-2-1.0554+N (或者+AR)
5.部分牌号的化学成分
牌号 |
化学成分(质量分数)/% |
||||||||
C |
Si |
Mn |
S、P |
Nb |
V |
N |
Cu |
CEV |
|
S235JR |
≤0.17 |
- |
≤1.40 |
≤0.035 |
- |
- |
≤0.012 |
≤0.55 |
≤0.35 |
S235J0 |
≤0.030 |
||||||||
S275JR |
≤0.21 |
- |
≤1.50 |
≤0.035 |
- |
- |
≤0.012 |
≤0.40 |
|
S275J0 |
≤0.18 |
≤0.030 |
|||||||
S355JR |
≤0.24 |
≤0.55 |
≤1.60 |
≤0.035 |
≤0.05 |
≤0.13 |
≤0.012 |
≤0.45 |
|
S355J0 |
≤0.20 |
≤0.030 |
|||||||
S355J2 |
≤0.025 |
- |
|||||||
S450J0 |
≤0.20 |
≤0.55 |
≤1.70 |
≤0.030 |
≤0.025 |
≤0.47 |
6.部分牌号的力学性能和工艺性能
牌号 |
屈服强度ReH(MPa) 对厚度(mm) |
抗拉强度Rm (MPa) |
伸长率A (%) |
纵向冲击功KV |
||
≤16 |
>16~40 |
试验温度(℃) |
冲击功 (J) |
|||
S235JR |
≥245 |
≥235 |
360~510 |
≥26 |
20 |
≥27 |
S235J0 |
0 |
|||||
S275JR |
≥285 |
≥275 |
410~560 |
≥23 |
20 |
≥27 |
S275J0 |
0 |
≥27 |
||||
S355JR |
≥365 |
≥355 |
470~630 |
≥22 |
20 |
≥27 |
S355J0 |
0 |
≥27 |
||||
S355J2 |
-20 |
≥27 |
||||
S450J0 |
≥475 |
≥455 |
550~720 |
≥19 |
0 |
≥27 |

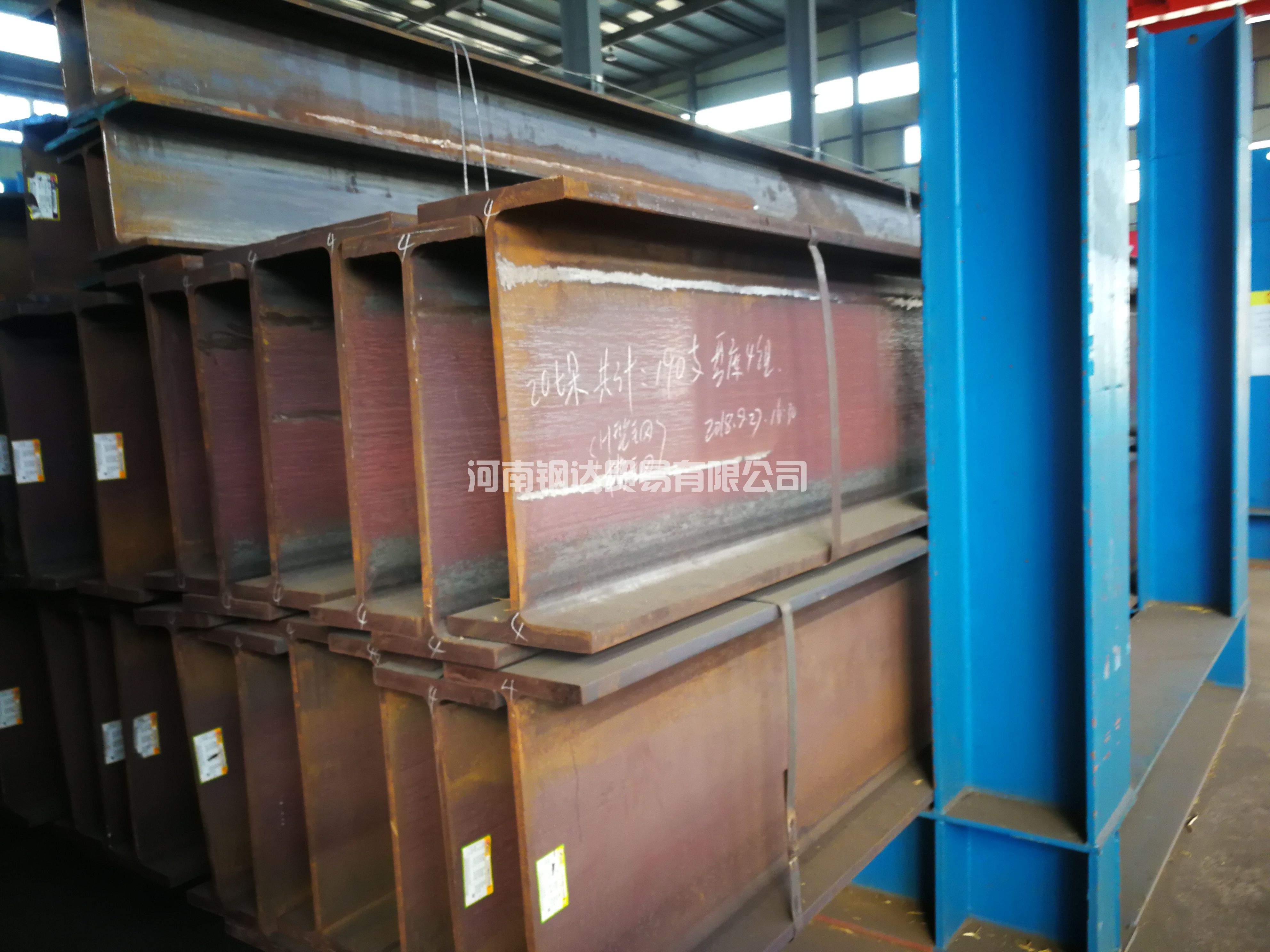

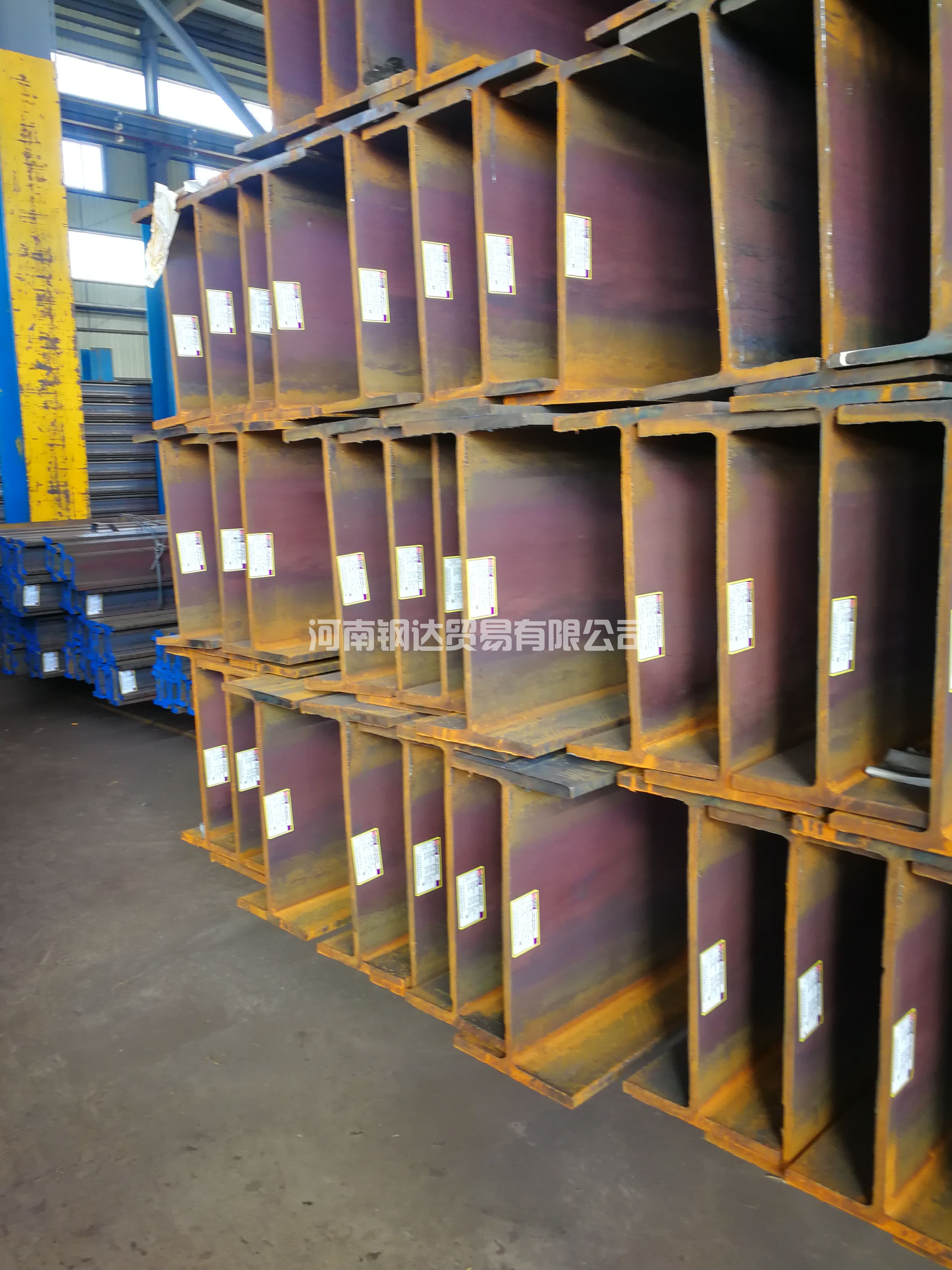

欧标H型钢IPE系列规格尺寸
型号 |
米重 kg/m |
规格 |
A cm2 |
|||
h mm |
b mm |
s mm |
t mm |
|||
IPE AA 80 |
4,9 |
78,0 |
46,0 |
3,2 |
4,2 |
6,3 |
IPE A 80 |
5,0 |
78,0 |
46,0 |
3,3 |
4,2 |
6,4 |
IPE 80 |
6,0 |
80,0 |
46,0 |
3,8 |
5,2 |
7,6 |
IPE AA 100 |
6,7 |
97,6 |
55,0 |
3,6 |
4,5 |
8,6 |
IPE A 100 |
6,9 |
98,0 |
55,0 |
3,6 |
4,7 |
8,8 |
IPE 100 |
8,1 |
100,0 |
55,0 |
4,1 |
5,7 |
10,3 |
IPE AA 120 |
8,4 |
117,0 |
64,0 |
3,8 |
4,8 |
10,7 |
IPE A 120 |
8,7 |
117,6 |
64,0 |
3,8 |
5,1 |
11,0 |
IPE 120 |
10,4 |
120,0 |
64,0 |
4,4 |
6,3 |
13,2 |
IPE AA 140 |
10,1 |
136,6 |
73,0 |
3,8 |
5,2 |
12,8 |
IPE A 140 |
10,5 |
137,4 |
73,0 |
3,8 |
5,6 |
13,4 |
IPE 140 |
12,9 |
140,0 |
73,0 |
4,7 |
6,9 |
16,4 |
IPE AA 160 |
12,3 |
156,4 |
82,0 |
4,0 |
5,6 |
15,7 |
IPE A 160 |
12,7 |
157,0 |
82,0 |
4,0 |
5,9 |
16,2 |
IPE 160 |
15,8 |
160,0 |
82,0 |
5,0 |
7,4 |
20,1 |
IPE AA 180 |
14,9 |
176,4 |
91,0 |
4,3 |
6,2 |
19,0 |
IPE A 180 |
15,4 |
177,0 |
91,0 |
4,3 |
6,5 |
19,6 |
IPE 180 |
18,8 |
180,0 |
91,0 |
5,3 |
8,0 |
23,9 |
IPE O 180 |
21,3 |
182,0 |
92,0 |
6,0 |
9,0 |
27,1 |
IPE AA 200 |
18,0 |
196,4 |
100,0 |
4,5 |
6,7 |
22,9 |
IPE A 200 |
18,4 |
197,0 |
100,0 |
4,5 |
7,0 |
23,5 |
IPE 200 |
22,4 |
200,0 |
100,0 |
5,6 |
8,5 |
28,5 |
IPE O 200 |
25,1 |
202,0 |
102,0 |
6,2 |
9,5 |
32,0 |
IPE AA 220 |
21,2 |
216,4 |
110,0 |
4,7 |
7,4 |
27,0 |
IPE A 220 |
22,2 |
217,0 |
110,0 |
5,0 |
7,7 |
28,3 |
IPE 220 |
26,2 |
220,0 |
110,0 |
5,9 |
9,2 |
33,4 |
IPE O 220 |
29,4 |
222,0 |
112,0 |
6,6 |
10,2 |
37,4 |
IPE AA 240 |
24,9 |
236,4 |
120,0 |
4,8 |
8,0 |
31,7 |
IPE A 240 |
26,2 |
237,0 |
120,0 |
5,2 |
8,3 |
33,3 |
IPE 240 |
30,7 |
240,0 |
120,0 |
6,2 |
9,8 |
39,1 |
IPE O 240 |
34,3 |
242,0 |
122,0 |
7,0 |
10,8 |
43,7 |
IPE A 270 |
30,7 |
267,0 |
135,0 |
5,5 |
8,7 |
39,2 |
IPE 270 |
36,1 |
270,0 |
135,0 |
6,6 |
10,2 |
45,9 |
IPE O 270 |
42,3 |
274,0 |
136,0 |
7,5 |
12,2 |
53,8 |
IPE A 300 |
36,5 |
297,0 |
150,0 |
6,1 |
9,2 |
46,5 |
IPE 300 |
42,2 |
300,0 |
150,0 |
7,1 |
10,7 |
53,8 |
IPE O 300 |
49,3 |
304,0 |
152,0 |
8,0 |
12,7 |
62,8 |
IPE A 330 |
43,0 |
327,0 |
160,0 |
6,5 |
10,0 |
54,7 |
IPE 330 |
49,1 |
330,0 |
160,0 |
7,5 |
11,5 |
62,6 |
IPE O 330 |
57,0 |
334,0 |
162,0 |
8,5 |
13,5 |
72,6 |
IPE A 360 |
50,2 |
357,6 |
170,0 |
6,6 |
11,5 |
64,0 |
IPE 360 |
57,1 |
360,0 |
170,0 |
8,0 |
12,7 |
72,7 |
IPE O 360 |
66,0 |
364,0 |
172,0 |
9,2 |
14,7 |
84,1 |
IPE A 400 |
57,4 |
397,0 |
180,0 |
7,0 |
12,0 |
73,1 |
IPE 400 |
66,3 |
400,0 |
180,0 |
8,6 |
13,5 |
84,5 |
IPE O 400 |
75,7 |
404,0 |
182,0 |
9,7 |
15,5 |
96,4 |
IPE V 400 |
84,0 |
408,0 |
182,0 |
10,6 |
17,5 |
107,0 |
IPE A 450 |
67,2 |
447,0 |
190,0 |
7,6 |
13,1 |
85,6 |
IPE 450 |
77,6 |
450,0 |
190,0 |
9,4 |
14,6 |
98,8 |
IPE O 450 |
92,4 |
456,0 |
192,0 |
11,0 |
17,6 |
117,7 |
IPE V 450 |
107 |
460,0 |
194,0 |
12,4 |
19,6 |
132,0 |
IPE A 500 |
79,4 |
497,0 |
200,0 |
8,4 |
14,5 |
101,1 |
IPE 500 |
90,7 |
500,0 |
200,0 |
10,2 |
16,0 |
115,5 |
IPE O 500 |
107 |
506,0 |
202,0 |
12,0 |
19,0 |
136,7 |
IPE V 500 |
129 |
514,0 |
204,0 |
14,2 |
23,0 |
164,1 |
IPE A 550 |
92,1 |
547,0 |
210,0 |
9,0 |
15,7 |
117,3 |
IPE 550 |
106 |
550,0 |
210,0 |
11,1 |
17,2 |
134,4 |
IPE O 550 |
123 |
556,0 |
212,0 |
12,7 |
20,2 |
156,1 |
IPE V 550 |
159 |
566,0 |
216,0 |
17,1 |
25,2 |
202,0 |
IPE A 600 |
108 |
597,0 |
220,0 |
9,8 |
17,5 |
137,0 |
IPE 600 |
122 |
600,0 |
220,0 |
12,0 |
19,0 |
156,0 |
IPE O 600 |
154 |
610,0 |
224,0 |
15,0 |
24,0 |
196,8 |
IPE V 600 |
184 |
618,0 |
228,0 |
18,0 |
28,0 |
233,8 |
IPE 750 × 134 |
134 |
750,0 |
264,0 |
12,0 |
15,5 |
170,6 |
IPE 750 × 147 |
147 |
753,0 |
265,0 |
13,2 |
17,0 |
187,5 |
IPE 750 × 173 |
173 |
762,0 |
267,0 |
14,4 |
21,6 |
221,3 |
IPE 750 × 196 |
196 |
770,0 |
268,0 |
15,6 |
25,4 |
250,8 |
